Plūsmas mērīšana atvērtos kanālos (OCF) ar ultraskaņas līmeņa sensoriem dūmiem, aizsprostiem un atvērtām caurulēm

JĀMĒRĪT ŪDENS/NOTEKŪDENS PLŪSU?

KĀPĒC UZRAUDZĪT UPES UN ŪDENS REZULTĀRUS?

Cik daudz notekūdeņu no rūpnīcas tiek novadīts pašvaldības kanalizācijas sistēmā?

Cik daudz notekūdeņu ieplūst attīrīšanas iekārtā caur Paršala skursteni?

Nepieciešams izmērīt ūdeni, kas plūst atvērtā kanāla apūdeņošanas kanālos?

Nepieciešama atvērta kanāla plūsma upju un citu ūdensceļu plūsmām?





KĀPĒC ULTRASKAŅAS LĪMEŅA SENSORI

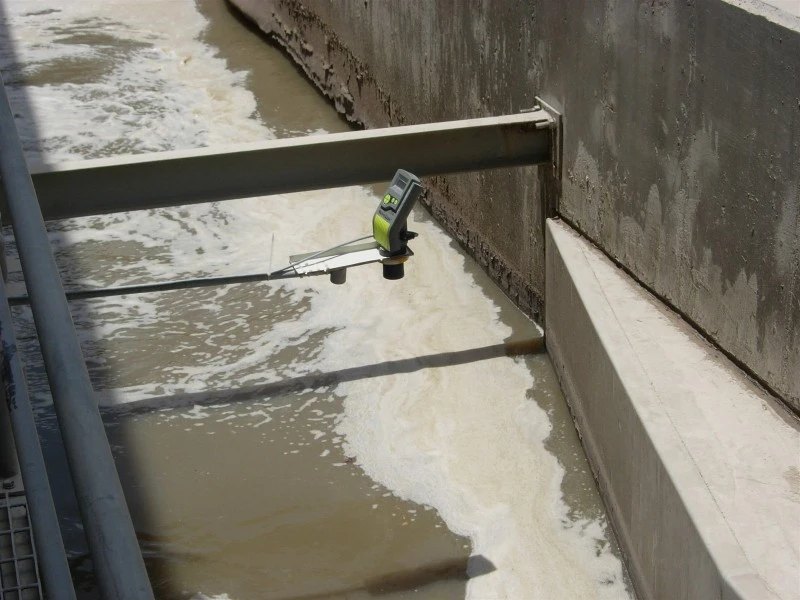

Ultraskaņas līmeņa sensori ir nepārtraukti bezkontakta sensori bez kustīgām daļām. Ultraskaņas līmeņa sensori mēra tīra ūdens līmeni un notekūdeņus, kas sajaukti ar cietām vielām. Sensori ir izturīgi, tiem ir ilgs kalpošanas laiks un tiem nepieciešama minimāla apkope. Plūsmas lietojumos sensori tiek uzstādīti virs tekām, tostarp parshall tekām, aizsprostiem, atklātiem kanāliem, ūdensceļiem vai kanalizācijas caurulēm. Ultraskaņas tehnoloģija ir labākā izvēle ūdens un notekūdeņu mērīšanai. Nav paredzēts plūsmai slēgtās caurulēs zem spiediena.



DŪMAS, TŪRIS un APRAKSTS

Tiek atbalstīts plašs slūžu un aizsprostu klāsts: Parshall, Palmer Bowlus, Khafagi Venturi, Leopold Lagco, H-flume, V-veida iecirtums, trapecveida Cipolletti, taisnstūrveida savilktie un slāpētie aizsprosti. Sarežģītas struktūras tiek realizētas, izmantojot formulu vai 32-punktu LEVEL-vs-PLOW kartēšanas tabulu. Plūsmas mērījumi kanālos ir balstīti uz Manning Formula. Šis paņēmiens ir piemērojams arī plūsmas mērīšanai atklātos kanālos, piemēram, ūdensceļos un pazemes kanalizācijā, kur nav iespējamas teknes vai aizsprosti.



IZEJA, SKAĻUMS, RELEJI un DIZAINS

SolidAT līmeņa sensori atbalsta analogo 4-20mA, digitālo RS485, USB, HART vai Modbus. Lai veiktu attālo kanālu uzraudzību, atlasiet GaugerGSM, kas pārsūta GSM mobilo sakaru atskaites ar GaugerNET — tīmekļa uzraudzības lietojumprogrammu. Daži līmeņa sensori atbalsta tilpuma plūsmu (summēšanu). Daži līmeņa sensori atbalsta releju komplektu vietējām vadības funkcijām (vārti, sūkņi). Sensori ir pieejami vienkāršā kompaktā formā virs atvērtā kanāla vai kabeļu sensorā, kur vadības bloks ir atsevišķi no sensora.



OCF LĪMEŅA SENSORS VIRS DAĻA

Pa kreisi: tipiska aizsprosta priekšējais skats kā daļa no tipiska atvērta kanāla. Pa labi: aizsprosta sānskats, kurā redzams līmeņa sensors, kas uzstādīts virs konstrukcijas. Sensora atrašanās vieta atrodas virzienā uz augšu no aizsprosta un skatās vertikāli uz leju.
